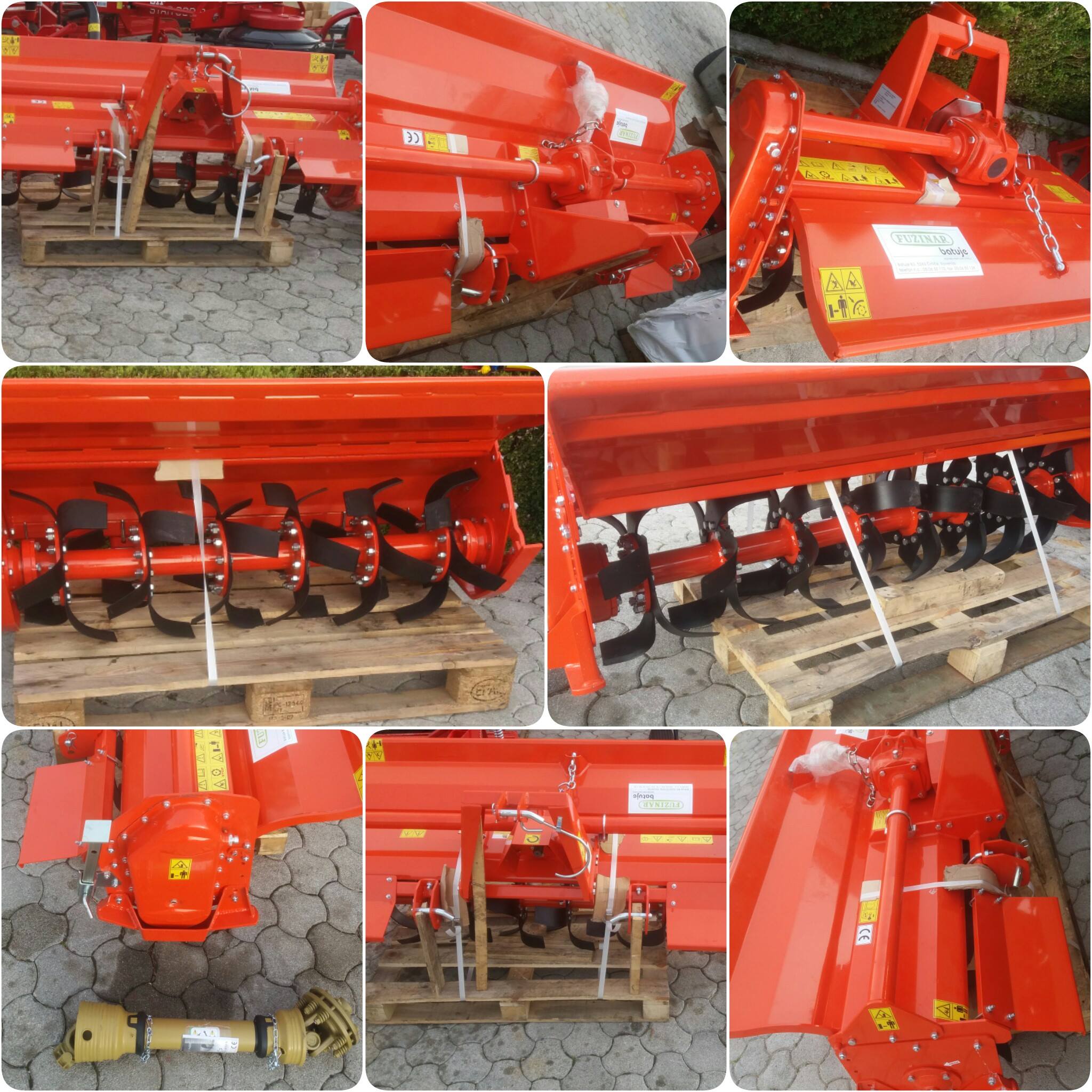

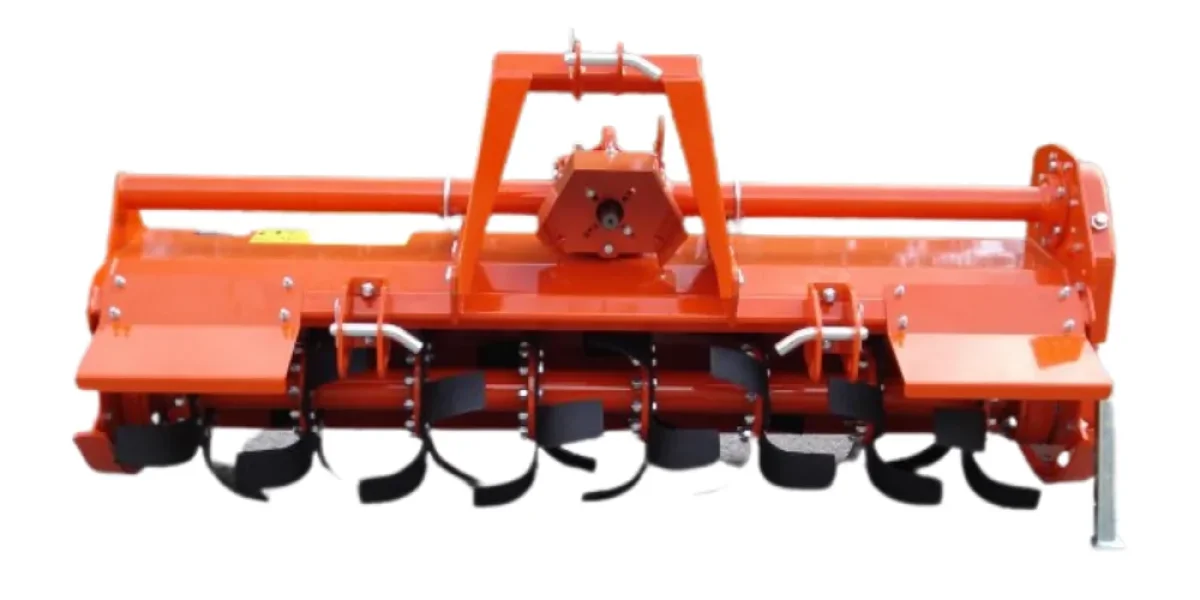

Rotavátory BTD (Fužinar)
Rotavátory BTD sú určené na kyprenie pôdy od 15 cm do 25 cm. Pracovný záber sa pohybuje od 0,90 m do 2,30 m. Rotavátory sú poháňané reťazou a delia sa nasledovne:
- BTD ZLL – ľahké, hĺbka kyprenia 15-16 cm, pracovný záber 0,9-1,5 m, pre traktory s výkonom 20-35 HP
- BTD CS – stredné, hĺbka kyprenia 18-20 cm, pracovný záber 1,0-2,0 m, pre traktory s výkonom 30-50 HP
- PTF – stredné s bočným posunom, hĺbka kyprenia 16-18 cm, pracovný záber 1,4-2,4 m, pre traktory s výkonom 25-50 HP
- BTD SF – stredné s bočným posunom, hĺbka kyprenia 18-20 cm, pracovný záber 1,2-1,8 m, pre traktory 30-50 HP
- BTD RM – ťažké s bočným posunom, hĺbka kyprenia 20-23 cm, pracovný záber 1,2-2,3 m pre traktory 40-90 HP
- BTD SPR – ťažké, hĺbka kyprenia 22-25 cm, pracovný záber 1,6-2,6 m, pre traktory s výkonom 60-120 HP
TECHNICKÉ PARAMETRE
| TYP – BTD ZLL | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| Kategória závesu | I. | ||||||
| Hlavný pohon | kardan | ||||||
| Otáčky vývodového hriadeľa (ot./min.) | 540 | 540 | 540 | 540 | 540 | 540 | 540 |
| Otáčky nožov (ot./min.) | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| Pracovný záber (mm) | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
| Šírka stroja (mm | 1030 | 1130 | 1230 | 1330 | 1430 | 1530 | 1630 |
| Počet rýchlostí v prevodovke | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Pohon prevodovky | reťazou | ||||||
| Hĺbka kyprenia (mm) | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Požadovaný výkon traktora (HP) | 20-30 | 20-30 | 20-30 | 20-30 | 25-35 | 25-35 | 25-35 |
| Hmotnosť (kg) | 126 | 136 | 146 | 160 | 166 | 176 | 180 |
| Počet nožov na prírube | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Celkový počet oblých nožov | 24 | 30 | 30 | 36 | 36 | 42 | 42 |
| Doplnková výbava za príplatok | kardan s lamelovou spojkou | ||||||
| TYP – BTD CS | 105 | 125 | 135 | 145 | 165 | 185 | 205 |
| Kategória závesu | I. | ||||||
| Hlavný pohon | kardan | ||||||
| Otáčky vývodového hriadeľa (ot./min.) | 540 | 540 | 540 | 540 | 540 | 540 | 540 |
| Otáčky nožov (ot./min.) | 263 | 263 | 263 | 263 | 263 | 263 | 263 |
| Pracovný záber (mm) | 1050 | 1250 | 1350 | 1450 | 1650 | 1850 | 2050 |
| Šírka stroja (mm | 1180 | 1380 | 1480 | 1580 | 1780 | 1980 | 2180 |
| Počet rýchlostí v prevodovke | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Pohon prevodovky | reťazou | ||||||
| Hĺbka kyprenia (mm) | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Požadovaný výkon traktora (HP) | 30-40 | 30-40 | 30-40 | 35-45 | 35-45 | 40-50 | 40-50 |
| Hmotnosť (kg) | 210 | 230 | 248 | 254 | 276 | 298 | 320 |
| Počet nožov na prírube | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Celkový počet oblých nožov | 30 | 36 | 42 | 42 | 48 | 54 | 60 |
| Doplnková výbava za príplatok | kardan s lamelovou spojkou, prevod ozubenými kolesami | ||||||
| TYP – PTF | 145 | 165 | 185 | 205 | 225 | 245 |
| Kategória závesu | I./II. | |||||
| Hlavný pohon | kardan | |||||
| Otáčky vývodového hriadeľa (ot./min.) | 540 | 540 | 540 | 540 | 540 | 540 |
| Otáčky nožov (ot./min.) | 260 | 260 | 260 | 260 | 260 | 260 |
| Pracovný záber (mm) | 137 | 158 | 178 | 198 | 217 | 238 |
| Šírka stroja (mm | 177 | 199 | 220 | 238 | 247 | 278 |
| Počet rýchlostí v prevodovke | 1 | 1 | 1 | 1 | 1 | 1 |
| Pohon prevodovky | reťazou | |||||
| Hĺbka kyprenia (mm) | 180 | 180 | 180 | 180 | 180 | 180 |
| Požadovaný výkon traktora (HP) | 30-40 | 30-40 | 30-50 | 30-50 | 40-50 | 40-50 |
| Hmotnosť (kg) | 264 | 280 | 297 | 314 | 330 | 344 |
| Počet nožov na prírube | 4 | 4 | 4 | 4 | 4 | 4 |
| Celkový počet oblých nožov | 24 | 28 | 32 | 36 | 40 | 44 |
| Bočný posun (mm) – mechanický | 350 | 450 | 580 | 680 | 680 | 780 |
| Doplnková výbava za príplatok | kardan s lamelovou spojkou | |||||
| TYP – SF | 125 | 145 | 165 | 185 |
| Kategória závesu | I./II. | |||
| Hlavný pohon | kardan | |||
| Otáčky vývodového hriadeľa (ot./min.) | 540 | 540 | 540 | 540 |
| Otáčky nožov (ot./min.) | 240 | 240 | 240 | 240 |
| Pracovný záber (mm) | 1250 | 1450 | 1650 | 1850 |
| Šírka stroja (mm) | 1380 | 1580 | 1780 | 1980 |
| Počet rýchlostí v prevodovke | 1 | 1 | 1 | 1 |
| Pohon prevodovky | ozubené kolesá | |||
| Hĺbka kyprenia (mm) | 190 | 190 | 190 | 190 |
| Požadovaný výkon traktora (HP) | 30-40 | 30-40 | 30-50 | 30-50 |
| Hmotnosť (kg) | 260 | 284 | 294 | 332 |
| Počet nožov na prírube | 6 | 6 | 6 | 6 |
| Celkový počet oblých nožov | 36 | 42 | 48 | 54 |
| Bočný posun (mm) – mechanický | 370 | 470 | 570 | 650 |
| Doplnková výbava za príplatok | kardan s lamelovou spojkou, hydraulický posun | |||
| TYP – BTD RM | 120 | 135 | 150 | 170 | 185 | 210 | 235 |
| Kategória závesu | I./II. | ||||||
| Hlavný pohon | kardan | ||||||
| Otáčky vývodového hriadeľa (ot./min.) | 540 | 540 | 540 | 540 | 540 | 540 | 540 |
| Otáčky nožov (ot./min.) | 180/203/230/259 | ||||||
| Pracovný záber (mm) | 1200 | 1350 | 1500 | 1700 | 1850 | 2100 | 2350 |
| Šírka stroja (mm) | 1305 | 1455 | 1605 | 1805 | 1955 | 2205 | 2455 |
| Počet rýchlostí v prevodovke | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Pohon prevodovky | ozubené kolesá | ||||||
| Hĺbka kyprenia (mm) | 230 | 230 | 200 | 200 | 200 | 200 | 200 |
| Požadovaný výkon traktora (HP) | 20-30 | 20-40 | 30-50 | 40-60 | 50-80 | 60-90 | 70-90 |
| Hmotnosť (kg) | 318 | 338 | 368 | 388 | 408 | 458 | 488 |
| Počet nožov na prírube | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Celkový počet oblých nožov | 30 | 36 | 42 | 42 | 48 | 54 | 60 |
| Doplnková výbava za príplatok | kardan s lamelovou spojkou, prevodovka na 1 rýchlosť | ||||||
| TYP – BTD SPR | 160 | 185 | 210 | 235 | 260 |
| Kategória závesu | II. | ||||
| Hlavný pohon | kardan | ||||
| Otáčky vývodového hriadeľa (ot./min.) | 540 alebo 1000 | ||||
| Otáčky nožov (ot./min.) | 143/174/212/260 pri 540 ot./min. alebo 215/265 pri 1000 ot./min. | ||||
| Pracovný záber (mm) | 1600 | 1850 | 2100 | 2350 | 2600 |
| Šírka stroja (mm) | 1710 | 1960 | 2210 | 2510 | 2760 |
| Počet rýchlostí v prevodovke | 4 pri 540 ot./min alebo 2 pri 1000 ot./min. | ||||
| Pohon prevodovky | ozubené kolesá | ||||
| Hĺbka kyprenia (mm) | 250 | 250 | 250 | 250 | 250 |
| Požadovaný výkon traktora (HP) | 70-90 | 80-100 | 80-100 | 90-120 | 90-120 |
| Hmotnosť (kg) | 610 | 660 | 710 | 770 | 820 |
| Počet nožov na prírube | 6 | 6 | 6 | 6 | 6 |
| Celkový počet oblých nožov | 36 | 42 | 48 | 54 | 60 |
| Doplnková výbava za príplatok | rovné nože | ||||
