Dvojrotorové zhrňovače STAR (SIP)
Ťahaný dvojrotorový zhrňovač STAR vytvára dva jednotlivé riadky alebo jeden dvojitý riadok na ľavej strane. Otočná tandemová náprava s rovnobežníkovým uložením zaisťuje rovnomerné a plynulé zhrňovanie a prepravnú rýchlosť až 30 km/h.
Tieto zhrňovače sú určené pre jednoduché ovládanie a vysokú produktivitu.
Modulárne rotory so štyrmi pármi pružinových prstov na každom držiaku umožňujú vytváranie dvoch jednotlivých riadkov alebo jedného samostatného riadku. Inovatívna otočná tandemová náprava a výškovo nastaviteľné rotory s dvojitým ložiskovým uložením zaisťujú kopírovanie terénu a vysokú produktivitu vo všetkých prevádzkových podmienkach.

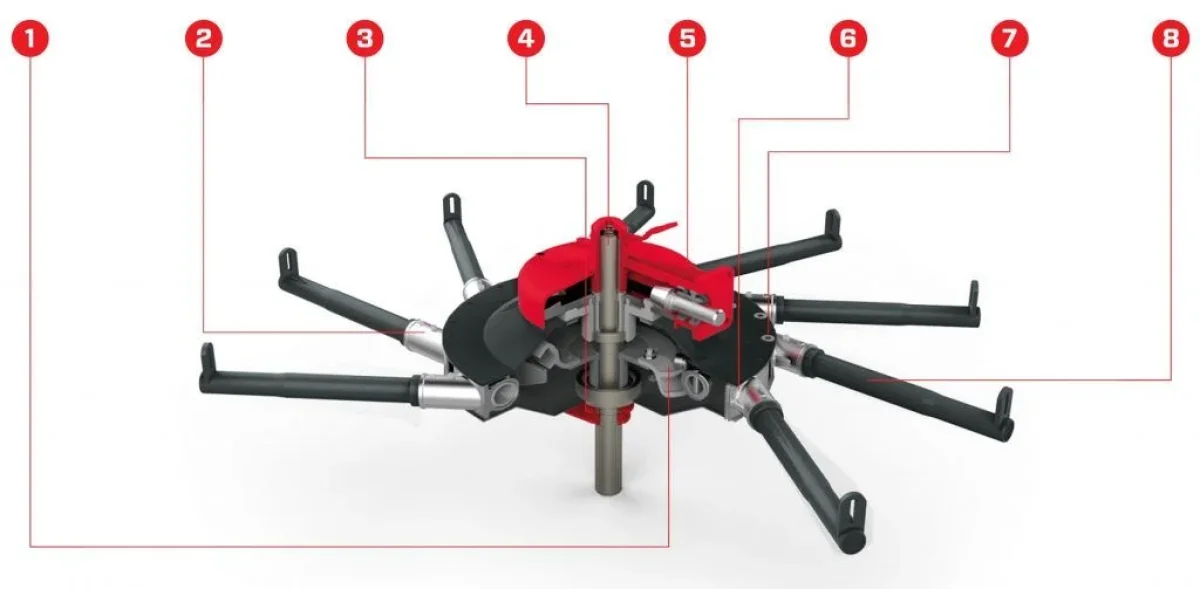

Modulárny rotor
Rotorové zhrňovače s inovatívnymi technológiami SIP, napr. modulárnym rotorom a otočnými tandemovými nápravami zaisťujú účinné zhrňovanie a čisté a rovnomerné riadky.
- Riadiacia dráha s priemerom 42 cm
- Hliníkový odliatok držiakov pružinových ramien
- Priebežne nastaviteľná riadiaca dráha
- Dvojité uloženie vertikálneho hriadeľa rotora
- Pár ozubených kolies s veľkým modulom pre ľahký prenos energie
- Držiaky pružinových prstov s dvoma teflónovými puzdrami
- Robustné uloženie držiaka tromi skrutkami
- Jednotlivé vymeniteľné držiaky pružinových prstov

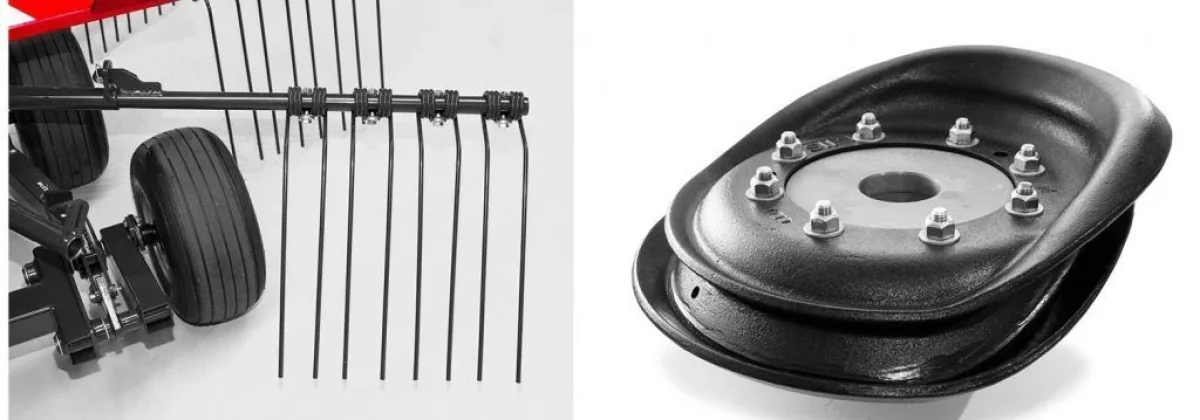

Rotor ROBUST
Jednotlivé vymeniteľné držiaky pružinových prstov s dvoma puzdrami a mazacími čapmi.
Riadiaca dráha s väčším priemerom je vybavená tepelnou úpravou proti opotrebovaniu.

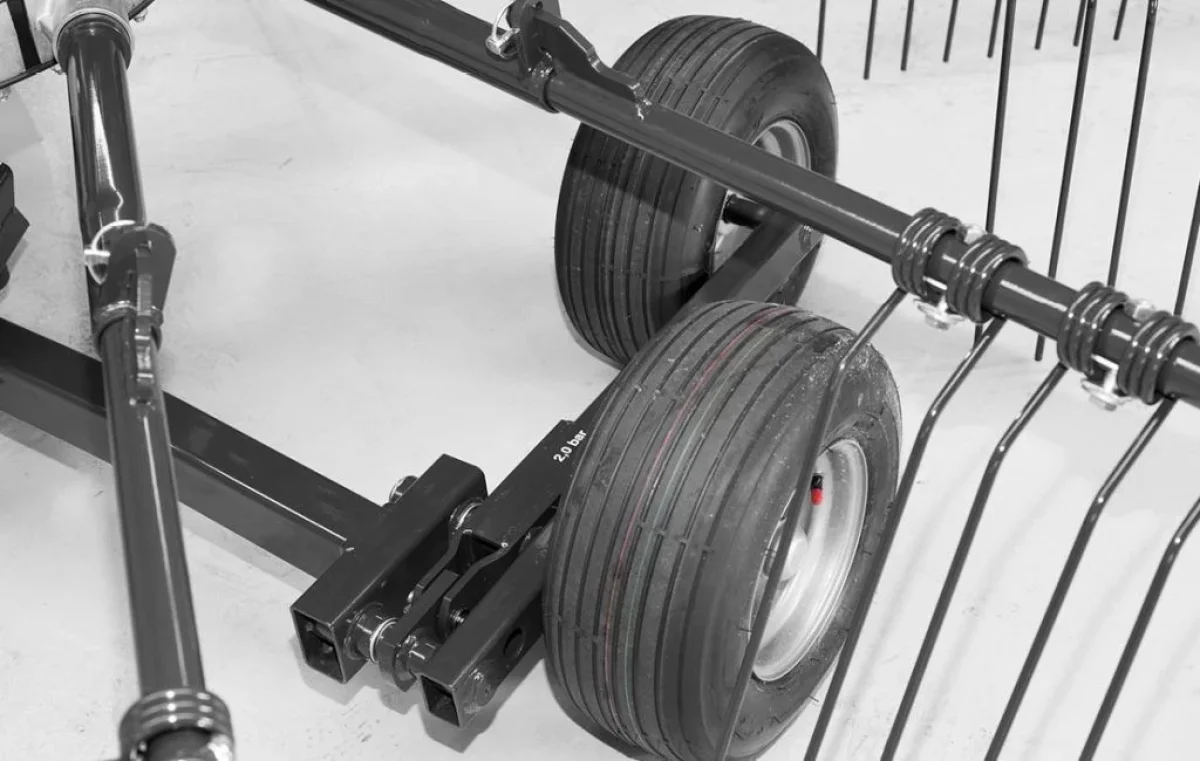

Otočná náprava TANDEM SIP
Vďaka otočnej náprave kopíruje zhrňovač s otočnou tandemovou nápravou terén až o 50% plynulejšie a rovnomernejšie v porovnaní so štandardnou tandemovou nápravou. Umožňuje optimálne kopírovanie terénu, vyššiu pracovnú rýchlosť a menší prenos zaťaženia na stroj.

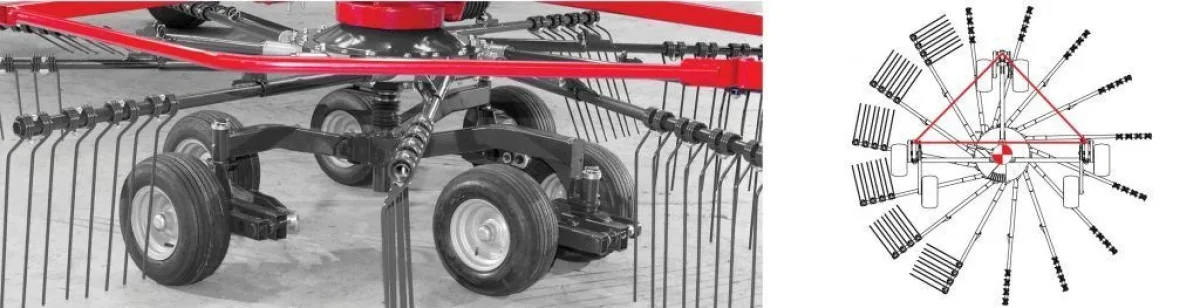

Kombinácia s otočnou tandemovou nápravou
Kombinácia otočného tandemu na rotorovom podvozku na prednej a zadnej náprave umožňuje vynikajúce kopírovanie terénu. Pracovnú rýchlosť je možné zvýšiť bez toho, aby došlo k poškodeniu trávneho porastu.
Ťažisko uloženia otočného tandemu sa nachádza v prednej časti rotora (obrázok vľavo). Aj keď kolesá zostávajú v blízkosti pružinových prstov, stále je zaistená maximálna stabilita rotora, a to aj pri vyšších rýchlostiach a vo svahovitom teréne.

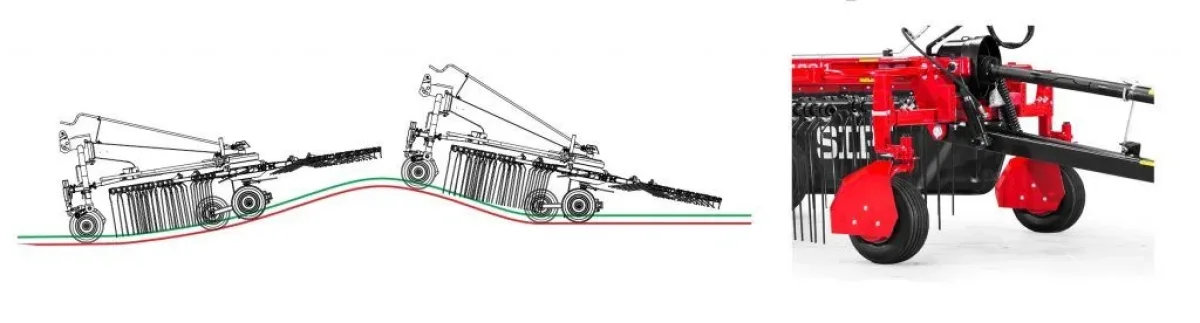

Kopírovanie terénu
Vodiace koleso na zhrňovači umožňuje rýchlejšiu prácu v nerovnom teréne bez poškodenia pružinových prstov alebo ich držiakov. Je zaručený rovnomerný a čistý riadok.
Vodiace koleso pred rotorom zaisťuje dokonalé kopírovanie terénu bez toho, aby sa prsty dotýkali terénu. Vďaka tomu je možné vždy správne nastaviť výšku pracovného záberu. Trávny porast zostáva nepoškodený, riadok je čistý a pružinové prsty a ich držiaky majú dlhšiu životnosť. Dodatočné vodiace koleso sa odporúča na prácu vo svahoch.

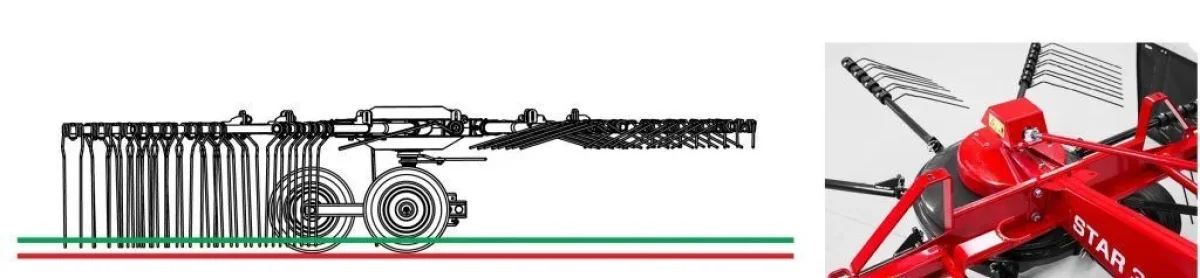

Nastavenie výšky pracovného záberu
Výška pracovného záberu pružinových prstov je nastaviteľná, takže trávny porast zostane pri zhrňovaní nepoškodený a riadok zostane čistý, bez zeminy a piesku. Hydraulické nastavenie výšky pracovného záberu je k dispozícii pri všetkých modeloch.

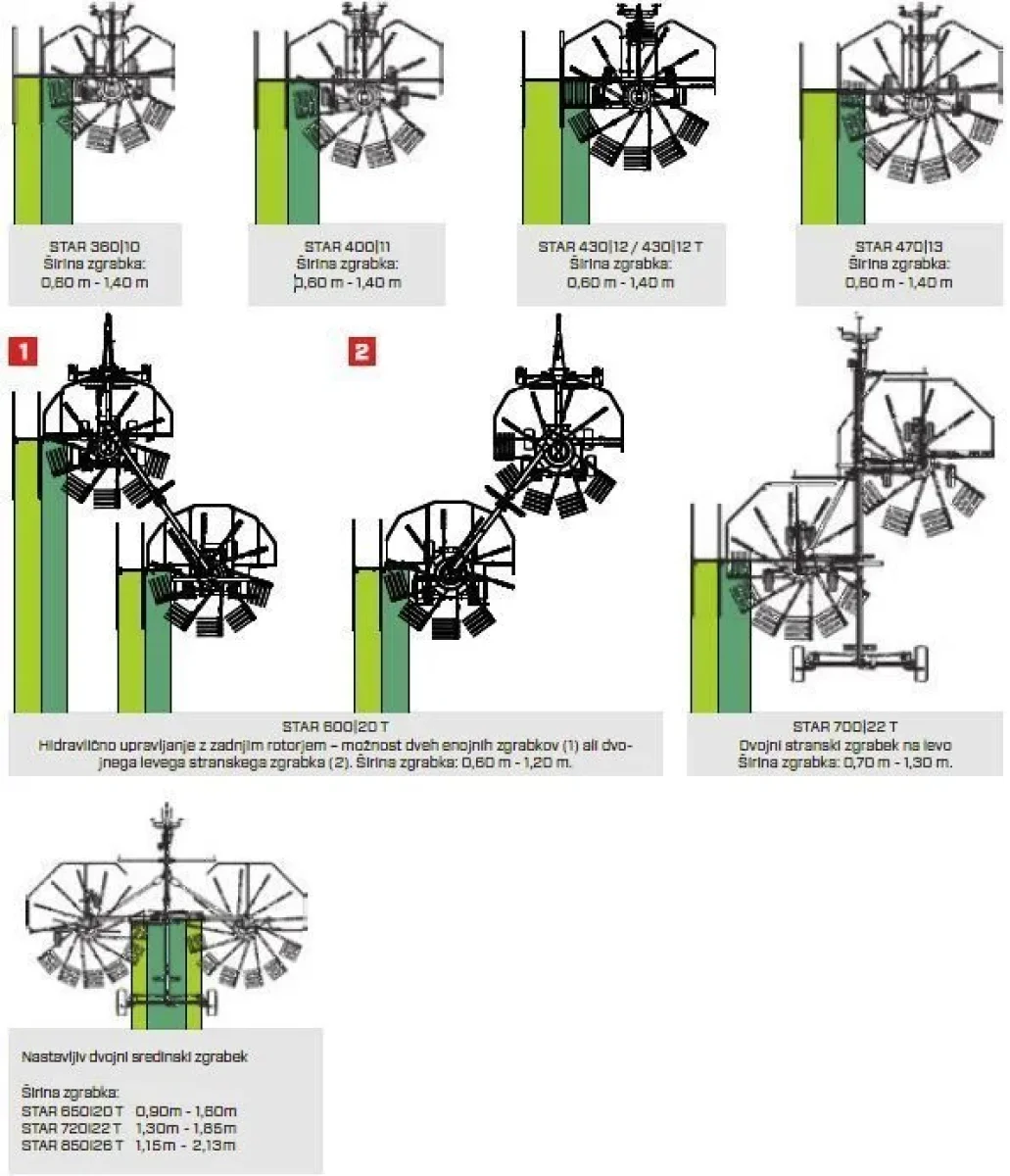

Nastavenie šírky riadku
Šírka riadku sa nastavuje podľa množstva krmovín a šírky pracovného záberu zberacieho ústrojenstva.
TECHNICKÉ PARAMETRE
| TYP STAR | STAR 600|20 T | STAR 700|22 T | STAR R 860|26 TS/H |
| Pracovný záber (m) | 3,40 – 6,20 / 6,00 | 6,88 | 7,20 – 8,85 |
| Prepravná šírka (m) | 2,25 – 2,99 | 2,99 | 2,95 |
| Prepravná dĺžka (m) | 7,64 – 8,23 | 7,63 | 9,20 |
| Prepravná výška (m) | 1,50 | 3,99 (3,20) | 3,99 (3,39) |
| Hmotnosť (kg) | 1480 | 1950 | 2790 |
| Otáčky vývodového hriadeľa (ot./min.) | 540 | 540 | 540 |
| Odporúčané otáčky vývodového hriadeľa (ot./min.) | 350 – 450 | 350 – 450 | 350 – 420 |
| Priemer rotora (m) | 2,85 | 3,25 | 3,55 |
| Počet prstov na ramene | 4 | 4 | 4 |
| Počet ramien na rotore | 2×10 (20) | 10+12 (22) | 2×13 (26) |
| Pneumatiky | 18 x 8,50 – 8 | 16 x 6,50 – 8 | 16 x 6,50 – 8 |
| Potrebný výkon traktora (kW/HP) | 30/40 | 37/50 | 40/60 |
| Záťažová spojka (Nm) | 900 | 600/900 | 900 |
| Pracovný výkon (ha/h) | 8 | 9 | 12,5 |
| Šírka riadku | 0,6 – 1,2 | 0,7 – 1,3 | 0,6 – 1,35 |
